MSA 사례 및 사례 별 MSA 적용 절차 정리

MSA 적용을 위해 MSA 사례를 조사하고 MSA 적용 절차를 정리한 문서입니다. 다양한 추가적으로 조사한 케이스가 생기면 업데이트 될 예정입니다.

사례

1. NHN Payco
2. 배달의민족

---

NHN Payco

참고 자료: https://www.youtube.com/watch?v=l195D5WT_tE

1.  How?

• Repo 복제(Ctrl + C, V) - 쉽지만 무식한 방법(문제점을 똑같이 안고 감)
• 배포 시간 줄이기?
• 섞여있는 소스를 한땀 한땀 발라낸다 - 오래된 기반 프레임워크
• 시스템 업그레이드의 자유로움?

---

2. MSA 시작

현재 상황 파악 및 Plan

• 담당자 선정
• 비스 분리 범위 지정(어느 범위까지 MSA로 전환할 것인가?
• 도입 방법은 어떻게 할 것인가?
• 무엇부터 전환할 것인가?

기술 스택 조사

• 다른 사례들을 통한 트렌드 및 기술 조사
• 우리에게 맞는 기술 스택은 무엇인가

---

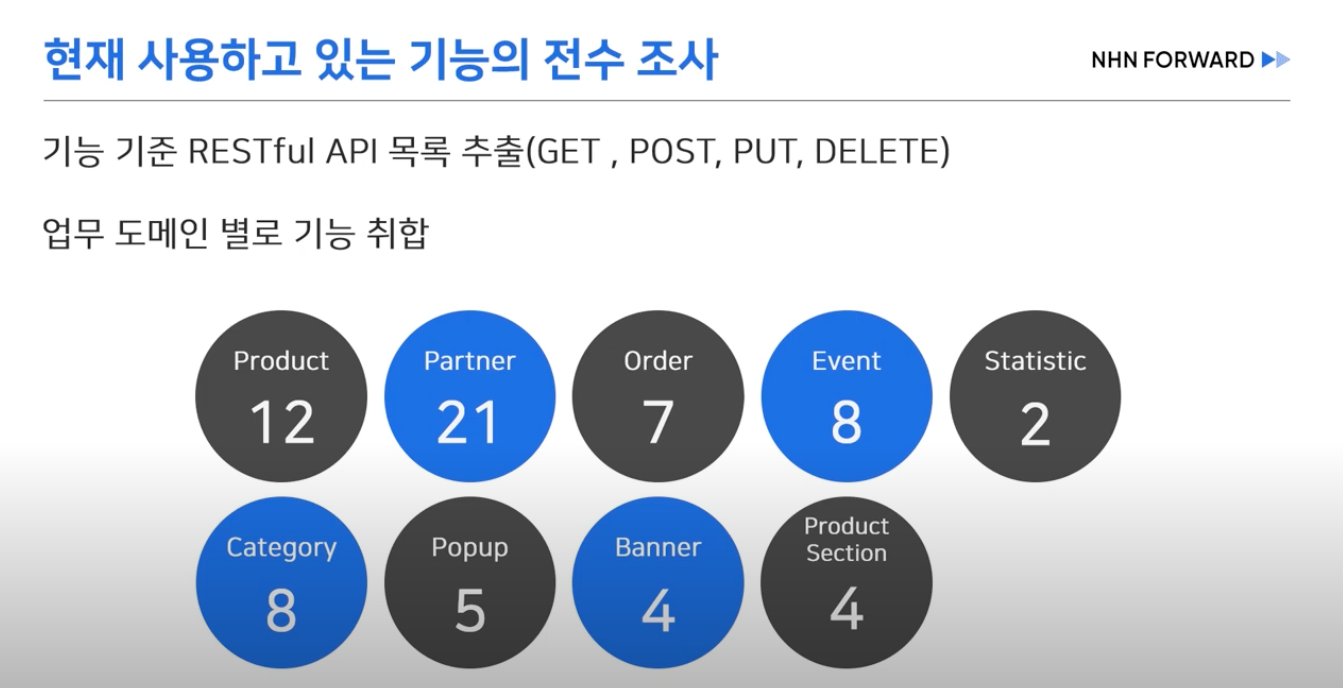

3. 사용하고 있는 기능 전수조사

사용하고 있는 기능 전수조사

---

4. 도메인 결합

• 이유: 개발 하면서 소스 중복이 생김

도메인 결합

---

5. 기술 스택

Spring Cloud Netflix

• API Gateway: Zuul
  • blocking 기반 동작
  • Spring Cloud Gateway와 다른점
    • non-blocking 기반
• Service Discovery: Eureka
  • 각 서비스의 위치정보 저장
  • 이후 Apache Zookeeper 로 통합
• Client side load Balncing: Ribbon
• Circuit Breaker: Histrix

초기 구조

초기 구조



Spring Cloud Netflix 사용 기술

Spring Cloud Netflix

Service Discovery 변경

• 기존에 사용하던 Apache Zookeeper를 재사용

Apache Zookeeper를 재사용

---

6. 배포 설정 통합

• MSA는 배포의 자동화가 잘 이루어져 있어야 한다.
• Spring Cloud Config Server
• 각 서버들은 설정 파일들이 수정됨에 따라 빌드됨.
  • @RefreshScope를 통해 갱신

CI/CD 자동화

• Docker Repository: Nexus Repository Manager 3
  • Docker 에서 제공하는 repo 보다 다양한 기능 제공
  • Maven Internal Registry(Private)
  • Docker Internal Registry(Private)
  • Maven Proxy Registry
  • Docker Proxy Registry
  • apt, bower, npm, pypi, yum …
• Build & Deploy

Build & Deploy

Monitoring

• nSight(NHN 사내 모니터링 툴)
• Scouter
• Grafana
• Scouter - xlog

최종 아키텍처

2. 배달의 민족

참고 자료: https://www.youtube.com/watch?v=BnS6343GTkY&t=1987s
